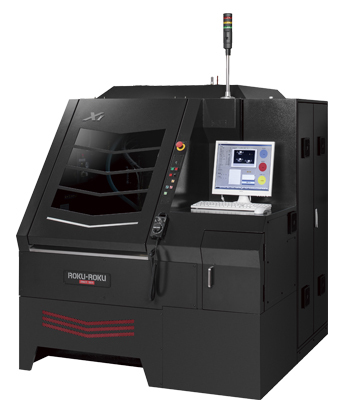

日本产ROKU-ROKU碌碌XⅡ-80J高速PCB钻孔机

日本产ROKU-ROKU碌碌XⅡ-80J高速PCB钻孔机

日本产ROKU-ROKU碌碌XⅡ-80J高速PCB钻孔机

  • 产品详情
  • 产品参数



ROKU-ROKU碌碌XⅡ series高速高精度PCB钻孔机

■抑制振动

■3轴丝杆传动+3轴滚柱导轨

●采用振动衰减性高的铸件

●基本结构体(床,十字路轨)2.3 t,通过采用厚重的最佳肋结构来实现高刚性。同时实现移动物体的轻量化,取得压倒性有利的比率条件

■热位移的抑制

●通过排除热源,对机内进行强制换气,使室温和调谐化

充实的高附加价值期权

■线性联反馈

●X, Y轴采用分辨率0.002μm(2nm)

■非接触工具测量装置

●使用高精密激光非接触测定使用旋转状态下的微直径工件的尖端位置和工具直径

●测定前,用专用附属的气阀装置强制除去刀尖上附着的切粉等,同时用吸尘装置采集,保证稳定的测定精度。

●最小钻孔直径:φ0.01mm

●最大钻孔深度为:(钻孔直径×(3~4)倍)mm;

■S控制

●主轴停止时切断对主轴的冷却油切换到旁路电路的事,抑制由冷却引起的主轴的热变位。由此,对缩短主轴的缓冲时间做出贡献

主轴规格的变奏曲

根据用途选定衍生品。

重视通用性全部采用φ3.175直接钳位方式

X -80J

破洞+路由器两用规格

·通过滚珠轴承的高刚性和高旋转使之能够进行多重加工的全轮主轴

[空气轴承方式]5000 ~ 80000 rpm

X -120J

钻洞标准规格

·从直径到直径广泛对应的主轴

[空气轴承方式]20000 ~ 120000 rpm

XⅡ -150J

·破洞高速规格

·支持更快加工的主轴

[空气轴承方式]20000 ~ 150000 rpm

XⅡ -200J

·超高速规格

·专用于极小径高速加工的主轴

[空气轴承方式]20000 ~ 200000 rpm

d-type (x ii -120 d x ii -150 d x ii -200 d)

高精度化现有的印刷电路板专用孔明加工机

这是一个系列,可以用于更多的加工领域。


■规格

表前后移动量(X轴):760mm(加工范围为630mm)

·主轴头左右移动量(Y轴):520mm

·主轴头顶下移动量(Z轴):70mm

·快进速度(X,Y轴):30m/min

·主轴头返回速度(Z轴):25m/min

·主轴头切削输送速度(Z轴):10 ~ 12,000 min

·工作台尺寸:525×630mm

·电源容量:200/220V±10%   50/60Hz 7.5KVA

·机械重量:2,800Kg

室温:23±0.5℃


原产地
JAPAN日本产
机床品牌
ROKU-ROKU碌碌
产品名称
高速PCB钻孔机
机床型号
XⅡ-80J
主轴转速
气动主轴,80000rpm
三轴行程
760×520×70
刀库数量
无刀库
数控系统
FANUC-31iB5(发那科)
机床重量
2800KG
应用领域
PCB电路板微细孔加工;治具封装等;
